ZJ50型5000米石油、天然氣、頁巖氣、地熱深井鉆機研制成功
1/11/2019 11:39:48 AM

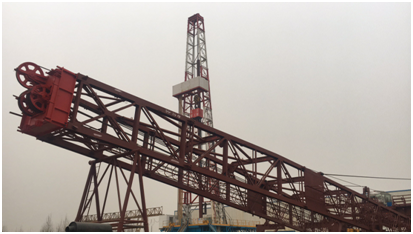

2019年1月5日，河北建勘鉆探設備有限公司為陜西省一九四煤田地質有限公司研制的ZJ50型5000米石油、天然氣、頁巖氣、地熱深井鉆機，在廠區安裝調試完畢、起塔成功并通過驗收。
鉆機設計、制造依據“性能先進、工作可靠、運移方便、運行經濟、滿足HSE要求”的原則，按照SY/T5609-1999標準和API規范進行設計和制造，自動化程度高，總體布局充分考慮防爆、井控、安裝、拆卸和使用維護等要求。

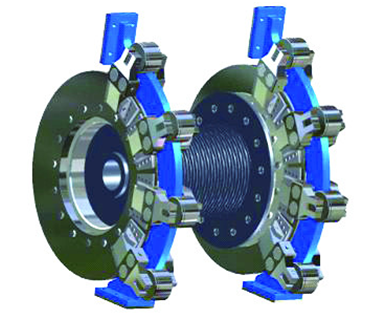

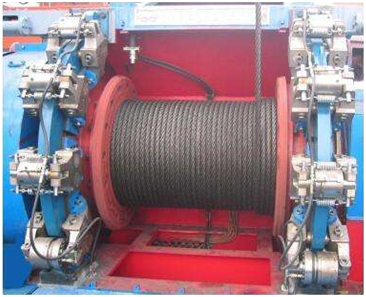

鉆機整體為三機兩泵配置，傳動系統為整體鏈條并車箱結構，可實現后期柴電混合驅動升級改造，可實現后期頂驅設計安裝。配備有氣源系統和氣路控制系統，用于柴油機氣動啟動、整體并車、泥漿泵離合、轉盤啟動離合、鉆臺氣動絞車、水龍頭、自動上扣器、液氣大鉗、絞車換擋鎖檔等的用氣需求和操作控制需求。配有整體液壓移位底座，可以實現不落塔、不拆解整體鉆機移位，可滿足鉆臺區、后臺傳動區和泥漿泵的同時同步平移。 鉆機絞車設計為里巴斯繩槽結構，配有液壓盤式剎車和電磁渦流剎車及應急動力裝置。水龍頭為帶自動上扣器結構，旋扣器可實現快速接卸單根、打鼠洞、處理緊急事故等作業。配套帶電子調速功能的柴油發電機組，通過MCC房用以向井場各區域供電。

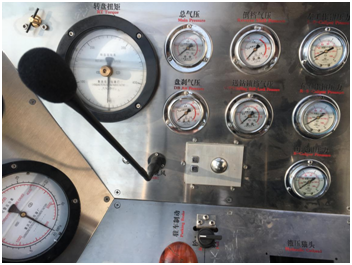

鉆機配有MCC電氣控制中心和司鉆房集中操作和控制系統，司鉆控制房融電動、氣控、液壓、計算機、通訊及人機工程等技術于一體，工作環境舒適，操作界面簡潔，人性化布局。鉆機配備五點四畫面（絞車卷筒、振動篩安裝固定攝像頭，泥漿泵和二層臺安裝活動攝像頭）工業電視監視系統，實時實現多工位監控。配備多參數的數據處理系統，用于測量和顯示鉆機在作業過程中大鉤懸重、鉆壓、立管壓力、吊鉗扭矩、轉盤轉速、泵沖、泵排量及硫化氫氣體檢測報警等的變化情況，幫助司鉆掌握鉆機的工作狀態，使司鉆從傳統的緊張繁重操作方式中解脫出來，保證安全生產，提高工作效率。
